Phenol Pinion Tour

Phenol Pinion Basic - Pinion Getriebe

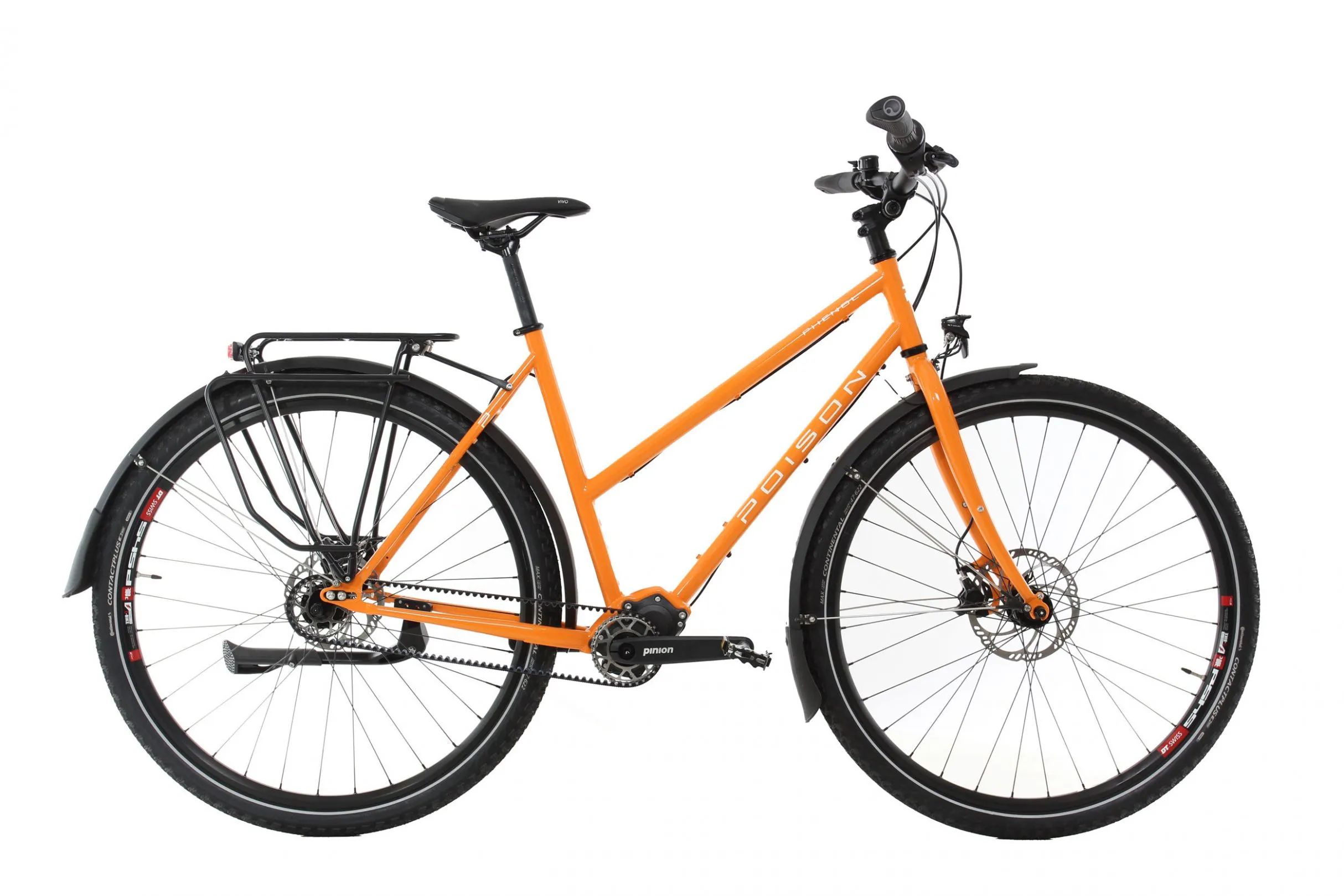

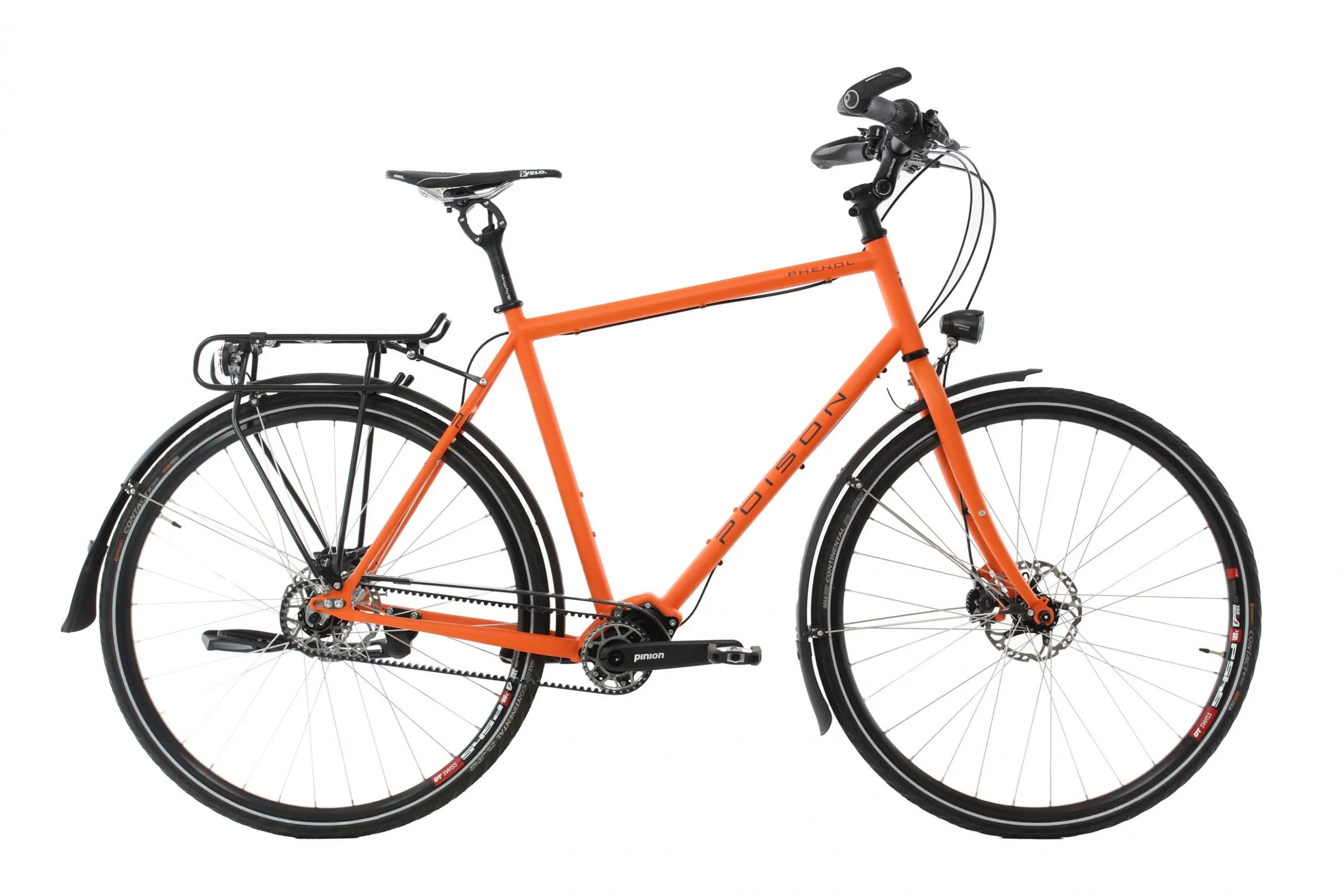

Unser Pinion Stahlrahmen "Phenol" ist ein eleganter, verwindungssteifer und passgenau für den Pinion Antrieb gearbeiteter 28" Rahmen aus 4130er Stahl.
Der Rahmen eigent sich hervorragend als dezentes Trekking oder Cityrad für den Herren von Welt. Mit den entsprechenden Komponenten und Anbauten kann er obendrein auch als Langstrecken- oder Reiserad gefahren werden. Die zugehörige Gabel verfügt über entsprechende Lowrider Aufnahmen, die selbst die Montage eines Tubus Duo erlauben.

Und als i-Tüpfelchen ist er durch das horizontale Ausfallende und den öffenbaren Hinterbau auch bereits für den Gates Carbon Drive Carbonriemen vorbereitet.
Da der Gates Carbonriemen nicht wie eine herkömmliche Kette gekürzt oder verlängert werden kann, wird die Hinterradnabe im oben erwähnten horizontalen Ausfallende mittels Edelstahlschlitten milimetergenau in die Position geschoben und fixiert, die dem Riemen die perfekte Spannung verleiht.

Die maximale Rotorgröße der PM160 Bremsscheibenaufnahme liegt bei 180mm. Da es sich um einen speziell für das Pinion Getriebe entwickelten Stahlrahmen handelt, ist keine Umwerferaufnahme vorhanden. Zudem lassen sich auch nur Pinion Getriebe einbauen. Anstelle der klassischen Tretlageraufnahme befindet sich daher ein Pinion-Interface.
Aufnahmen für Flaschenhalter, Gepäckträger und Schutzbleche sind selbstverständlich vorhanden. Die Flaschenhalter können am Sattelrohr und am Unterrohr angebracht werden.

Die maximale Einbaubreite des Hinterrades liegt bei 135mm, die maximale Reifenbreite bei 50mm mit Schutzblechen.

Schaltzüge zur Ansteuerung des Getriebes werden sauber und auf kurzem Wege an der Unterseite des Unterrohrs entlang verlegt. Die Verlegung der Bremsleitung erfolgt über die Unterseite des Oberrohrs.

Standardausstattung

• Rahmen: Phenol Stahl

• Gabel: Stahl

• Steuersatz: Acros

• Vorbau: Humpert Ergotec Shark

• Lenker: Humpert Ergotec Riser 700

• Griffe: Cloud Ergo Fix

• Sattel: Selle Royal Vivo

• Sattelstütze: Poison FinestAlu

• Sattelklemme: Poison 31,6 Inbus

• Bremse: Shimano MT410

• Antrieb: Pinion C1.9XR

• Felgen: DT Swiss 545 D

• Nabe Vorderrad: Shuter PresisionDynamo SP-8X-M

• Nabe Hinterrad: Novatec D252SB

• Reifen: Conti Contact 42-622
• Beleuchtung vorne: Busch&Müller Lumotec UppN
• Beleuchtung hinten: Busch&Müller Toplight Flat S +
• Gepäckträger: Racktime Add-it
• Schutzblech: Blumels

• Ständer: Pletscher
• Gewicht: ca. 15,2KG

Rahmen

Geometriedaten

Rahmengröße	46 Man	51 Man	56 Man	61 Man	66 Man	46 Lady	51 Lady	55 Lady
Sattelrohr [mm]	460	510	560	610	660	460	510	550
Oberrohr (horizontal) [mm]	570	580	590	600	627	550	575	590
Oberrohr (direkt) [mm]	547	556	568	584	616	567	583	597
Steuerrohr [mm]	160	170	180	190	210	120	140	165
Kettenstrebe [mm]	455-470	455-470	455-470	455-470	455-470	455-470	455-470	455-470
Radstand [mm]	1072	1082	1092	1103	1130	1050	1076	1092
Lenkwinkel [°]	71	71	71	71	71	71	71	71
Sitzwinkel [°]	73	73	73	73	73	73	73	73
Tretlagerabsenkung	60	60	60	60	60	60	60	60
Steuersatz [S.H.I.S.]	EC34	EC34	EC34	EC34	EC34	EC34	EC34	EC34
Sattelrohr ∅ [mm]	27,2	27,2	27,2	27,2	27,2	27,2	27,2	27,2
Gabeleinbaulänge [mm]	430	430	430	430	430	430	430	430
Einbaubreite Hinterrad [mm]	135	135	135	135	135	135	135	135
Stack [mm]	603	612	622	631	650	565	584	608
Reach [mm]	386	393	400	407	428	377	396	404
Gewicht (roh) [g]	2200	2300	2400	2500	2600	2200	2300	2400
